Компенсатор осевой представляет защитный блок, устанавливаемый в стык трубопровода на линии водоснабжения и отопления многоэтажных домов Каменска-Уральского. Использование пружинящей вставки позволяет принимать температурные линейные расширения, компенсировать несоосность труб при монтаже.
Устанавливают компенсаторы КСО на вертикальных участках труб горячего водоснабжения. Они предотвращают изгиб труб под напором, и связанный с ним шум. Устройства предназначены для монтажа только на линии горячей воды. Могут использоваться в тех же целях в производственных зданиях.
Рабочий диапазон компенсаторов
Изделие размещают между двумя неподвижными опорами, одной из них может быть патрон в межэтажном перекрытии. Эксплуатация возможна в температурном диапазоне -40 +150 0 С, при давлении до 16 бар для жидкости, подача пара допустима до 250 0 С. Рабочий ход на сжатие-растяжение 40 мм. Компенсатор выдерживает до 1000 сжатий-расширений при t= 20 0 С. Устройство работает в среде с влажностью до 95 %, на корпусе не должно быть конденсации влаги.
Устройство компенсатора КСО в Каменске-Уральском

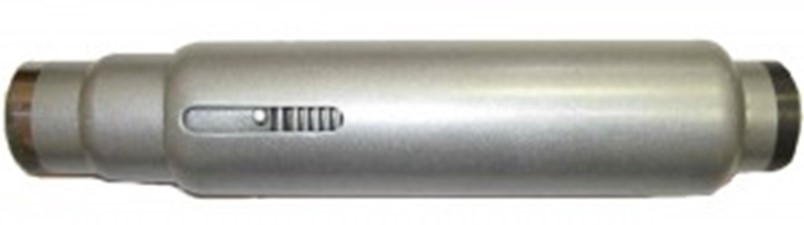

Активная часть компенсатора представлена металлическим сильфоном, выполненным многослойной навивкой и прессованием. Полученная гофротруба, изнутри защищена направляющими с упором, снаружи – кожухом. С двух сторон установлены патрубки, соединяемые сваркой с сильфоном и трубой.
В зависимости от длины плети между опорами в компенсаторе может быть установлено 2 сильфона с перемычкой, идентичной по исполнению крайним патрубкам.
Компенсаторы относятся к одноразовым изделиям – они не восстанавливаются и не ремонтируются.
Купить компенсатор в УЗСК в Каменске-Уральском
Мы гарантируем качество продукции, отгрузку изделий по адресу авто , авиа или ж/д транспортом. Купить компенсаторы от производителя выгодно , так как выпускаемые изделия сочетают приемлимый уровень цен и требуемое качество. Если вам нужно заказать и купить сильфонный компенсатор-обращатесь к нам на email или по телефонам, наши специалисты помогут осуществить подбор нужного оборудования в соответствии с тех. заданием .
Таблица основных технических характеристик КСО-С
| Условное обозначение | Обозначение по конструкторскому документу |
Условный проход DN, мм |
Строительная длина L*, мм |
Наличие кожуха |
|---|---|---|---|---|
| КСО-С-20-1,6-40 | ЦТКА 304.552.041 | 20 | 200 | Без кожуха |
| КСО-С-25-1,6-40 | ЦТКА 304.552.041-01 | 25 | 210 | Без кожуха |
| КСО-С-20-1,6-40/К | ЦТКА 304.552.042 | 20 | 200 | С кожухом |
| КСО-С-25-1,6-40/К | ЦТКА 304.552.042-01 | 25 | 210 | С кожухом |
| Осевая компенсирующая способность (сжатие — растяжение), мм | 40 | |||
| Рабочее давление, мПа | 1,6 | |||
| Максимальная температура рабочей среды, 0С вода пар |
150 250 |
|||
