Фильтр СДЖ-300 разработан для очистки воды, нефти, нефтепродуктов, сжиженных газов, керосина, дизельного топлива бензина и других жидких сред, транспортирующихся по трубопроводам с условным диаметром 300 мм. Фильтры дренажные Ду 300 мм в Каменске-Уральском можно встретить в системах нефтепроводов нефтяной, нефтеперерабатывающей и нефтехимической промышленности. Широкое распространение дренажные фильтры получили также в газовой, химической и прочих областях промышленности.
Базовые параметры фильтров СДЖ-300
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 300-1.6-1-1 | фланцевый | 1,6 МПа | 325 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 300-1.6-2-1 | под приварку | 1,6 МПа | 325 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 300-1.6-1-2 | фланцевый | 1,6 МПа | 325 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 300-1.6-2-2 | под приварку | 1,6 МПа | 325 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 300-1.6-1-3 | фланцевый | 1,6 МПа | 325 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 300-1.6-2-3 | под приварку | 1,6 МПа | 325 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 300-2.5-1-1 | фланцевый | 2,5 МПа | 325 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 300-2.5-2-1 | под приварку | 2,5 МПа | 325 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 300-2.5-1-2 | фланцевый | 2,5 МПа | 325 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 300-2.5-2-2 | под приварку | 2,5 МПа | 325 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 300-2.5-1-3 | фланцевый | 2,5 МПа | 325 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 300-2.5-2-3 | под приварку | 2,5 МПа | 325 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 300-4.0-1-1 | фланцевый | 4,0 МПа | 325 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 300-4.0-2-1 | под приварку | 4,0 МПа | 325 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 300-4.0-1-2 | фланцевый | 4,0 МПа | 325 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 300-4.0-2-2 | под приварку | 4,0 МПа | 325 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 300-4.0-1-3 | фланцевый | 4,0 МПа | 325 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 300-4.0-2-3 | под приварку | 4,0 МПа | 325 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 300-6.3-1-1 | фланцевый | 6,3 МПа | 325 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 300-6.3-2-1 | под приварку | 6,3 МПа | 325 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 300-6.3-1-2 | фланцевый | 6,3 МПа | 325 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 300-6.3-2-2 | под приварку | 6,3 МПа | 325 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 300-6.3-1-3 | фланцевый | 6,3 МПа | 325 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 300-6.3-2-3 | под приварку | 6,3 МПа | 325 мм | 630 мм | нерж. сталь | -40… +300 оС |
Структура фильтра СДЖ Ду300 мм
Основные элементы конструкции дренажного фильтра Ду 300 мм — это стальной сварной корпус, изготовленный из ст20, 09Г2С или 12Х18Н10Т, состоящий из цилиндрической обечайки с эллиптическим днищем; патрубки под приварку/патрубки с воротниковыми фланцами (в зависимости от исполнения); съемная крышка с подъемно-поворотным устройством или без; опоры, необходимые для монтажа на фундамент; фильтрующий элемент в виде сетки из нержавеющей стали 12Х18Н10Т; дренажный патрубок с фланцевым соединением; воздушник.

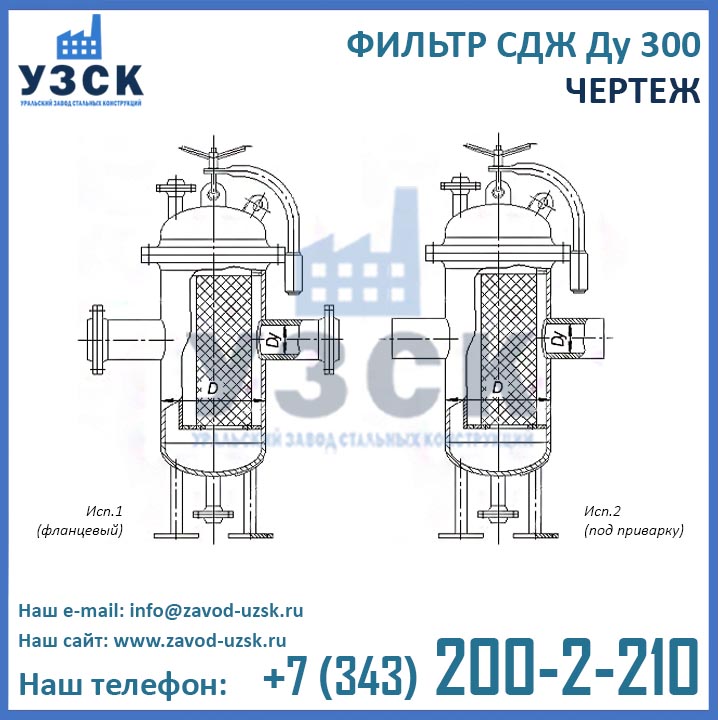

Чертеж фильтра сетчатого СДЖ 300
Производитель фильтров СДЖ-300
Уральский завод стальных конструкций является ведущим производителем дренажных фильтров в Каменске-Уральском и по всей России. Также завод УЗСК осуществляет поставки сетчатых фильтров СДЖ в страны ЕАЭС: Казахстан, Армению, Белоруссию и Киргизию. Высокое качество продукции подтверждено соответствующими документами (сертификаты/декларации), осуществляются гидравлические испытания готовых изделий на аттестованном гидростенде завода.
Производство фильтров СДЖ Ду 300 мм осуществляется в разных конструктивных исполнениях: фильтр СДЖ-300 фланцевый, фильтр СДЖ-300 под приварку, фильтр СДЖ-К-300 с концевым затвором, фильтр СДЖ-300 под изоляцию. Мы выпускаем фильтры СДЖ Ду 300 из нержавеющей, низколегированной и углеродистой стали. В зависимости от потребностей заказчика возможно также изготовление нестандартных фильтров СДЖ Ду300 мм из других материалов или по индивидуальным размерам и чертежам заказчика.
Для того чтобы купить дренажный фильтр СДЖ-300 производства завода УЗСК, свяжитесь с менеджерами отдела продаж по координатам, указанным в разделе «Контакты». Так же наши специалисты с удовольствием подскажут Вам актуальные цены фильтров СДЖ Ду 300 и ответят на все интересующие Вас вопросы.
